獲取輕觸開關的接線方式和原理電路圖

輕觸開關是一種常見的電子元件，通常用于控制電路的通斷。它的主要特點是操作簡便、體積小巧、壽命長。輕觸開關的接線方式和原理電路圖如下：

接線方式：

1. 單極單通（SPST）：這是最常見的輕觸開關類型，只有一個輸入和一個輸出。當按下開關時，輸出與輸入接通；松開時，輸出與輸入斷開。

2. 單極雙通（SPDT）：這種開關有兩個輸入和一個輸出。當按下開關時，一個輸入與輸出接通，另一個輸入與輸出斷開；松開時，兩個輸入都與輸出斷開。

3. 雙極雙通（DPDT）：這種開關有兩個輸入和兩個輸出。當按下開關時，一個輸入與一個輸出接通，另一個輸入與另一個輸出斷開；松開時，兩個輸入都與輸出斷開。

輕觸開關電路安裝圖

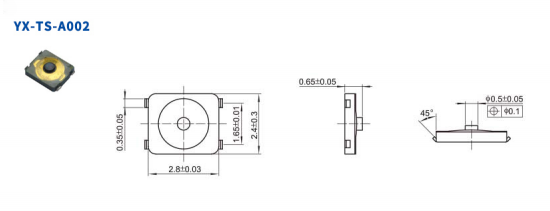

以TS-A002為例

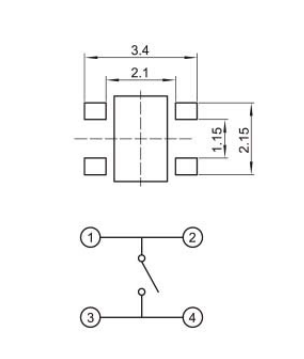

此款輕觸開關為四腳，是常見的款式，接線方法是對角對腳接，及1號接通4號如下圖電路圖：

如果需要更多型號的輕觸開關電路圖可以咨詢客服。
