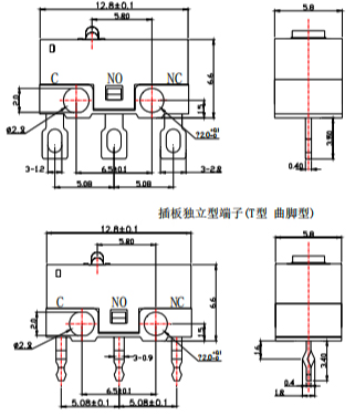

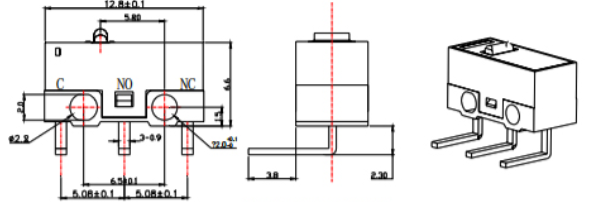

一、常見微動開關的端子種類以及形狀

1、插板型端子

2、焊線型端子

3、插板型端子

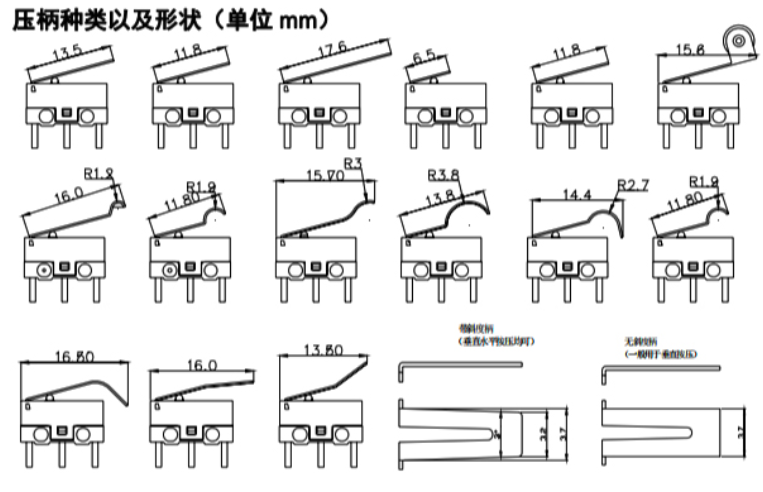

二、不同款式壓柄的微動開關

開關焊接實用技巧和規范

1、將導線焊接到端子上時，請先將導體穿過端子孔后再進行操作。

2、釬焊烙鐵的容量應為30W以下，烙鐵頭溫度在300°C左右(最大請控制在350°C以下)，時間在3s之內。接焊不良的情況下使用開關，可能導致異常發熱和燒損。瓦數超過30W且加熱超過3S，可能導致開關特性劣化。

3、印刷基板用端子與基板的鏈接使用自動焊接槽時，建議在255°C±5°C5秒以內完成作業。此外，請注意勿使焊錫或助焊劑溢出基板。

4、手工接焊時，利用烙鐵頭溫度在350°C以下的烙鐵進行作業，作業時間以3秒內為大致標準。釬焊后1分鐘內請勿對其施加外力。此外，請?jiān)陔x開開關盒一定距離處供應焊錫，避免焊錫和助焊劑流入開關盒一側。
